Arbiträr-/Funktionsgeneratoren von Tektronix

Seit 1946 ist Tektronix Innovationsführer in der Messtechnik

unverbindliches Angebot anfordern

Je nach Anwendungsbedarf kann ein einziger Ausgang ausreichen. Für die IQ-Modulation sind hingegen zwei Ausgänge erforderlich.


Ein Funktionsgenerator von Tektronix unterstützt die Anforderungen mit der Fähigkeit zur Erzeugung von Standardsignalen und Arbiträrsignalen sowie mit Signalstörungsoptionen. Die unschlagbare Leistung der AFG-Serie garantiert, dass Signale präzise reproduziert werden.

Arbiträr-Funktionsgenerator AFG1000

AFG1000

Arbiträr-Funktionsgenerator AFG31000

AFG31000


Wie wählt man den passenden Funktionsgenerator aus?

Die Auswahl eines geeigneten Arbiträr-Funktionsgenerators für Ihren Messplatz erfordert die Berücksichtigung zahlreicher technischer Parameter. Faktoren wie Abtastrate, Bandbreite, Speichertiefe, Frequenzbereich, Signalqualität, Kanäle und Benutzerfreundlichkeit spielen eine zentrale Rolle, um sicherzustellen, dass das Gerät Ihren spezifischen Anforderungen gerecht wird.

Im Folgenden finden Sie eine Übersicht der wichtigsten Eigenschaften und ihrer Bedeutung:

Eigenschaft
Beschreibung
Abtastrate

Beeinflusst die Frequenzgenauigkeit und die Wiedergabetreue des Ausgangssignals. Um eine präzise Signalwiedergabe zu gewährleisten, sollte die Abtastrate mindestens doppelt so hoch sein wie die höchste Frequenzkomponente des Signals (Nyquist-Kriterium).

Bandbreite

Die analoge Bandbreite des Ausgangskreises muss ausreichend sein, um die maximal von der Abtastrate unterstützte Frequenz verlustfrei übertragen zu können. Nur so bleiben auch hohe Frequenzen und schnelle Signalflanken erhalten.

Aufzeichnungslänge

Bestimmt, wie viele Abtastwerte gespeichert werden können. Eine größere Speichertiefe ermöglicht eine detailliertere Darstellung komplexer Wellenformen und erhöht die Signaltreue.

Ausgangsfrequenzbereich

Einer der wichtigsten (und häufig kostenbestimmenden) Parameter. Der Generator sollte in einem Frequenzbereich arbeiten, der den Anforderungen Ihrer Messanwendungen entspricht.

Rauschen und Jitter

Beide Parameter beschreiben unerwünschte Störungen im Signal. Sie sollten so gering wie möglich sein, um eine hohe Signalqualität sicherzustellen – insbesondere bei empfindlichen Messungen.

Anzahl der Kanäle

Während für einfache Anwendungen ein einzelner Kanal ausreicht, werden für komplexe Szenarien wie IQ-Modulation mindestens zwei synchronisierte Ausgänge benötigt.

Benutzeroberfläche

Eine intuitive Bedienung – idealerweise über einen großen, reaktionsschnellen Touchscreen – erleichtert den Arbeitsalltag erheblich und spart wertvolle Zeit im Testprozess.

Tektronix AFG3000C
The AFG3000C series will soon be discontinued and replaced by the full-featured AFG31000 arbitrary function generator.
Existing AFG3000 customers can visit our support site for warranty or service questions.
0.00 € 0.0 EUR
AFG31102
Arbitrary Function Generator: 2-Ch, 100MHz Bandwidth, 1GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
7,960.00 € 7960.0 EUR

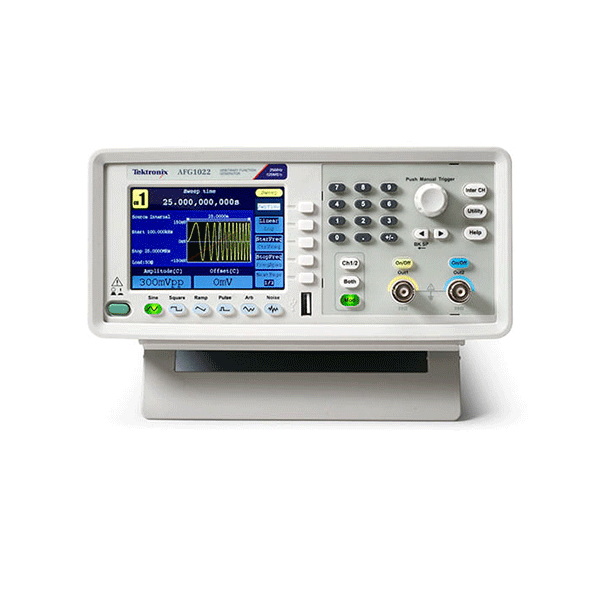

AFG1022
Arbitrary /Function Generator: 2Channel, 125MS/s, 25MHz Sine Waveform, 14-bits, 3.9 Color LCD, 2U half rack, USB Host/Device
1,010.00 € 1010.0 EUR
AFG31252
Arbitrary Function Generator: 2-Ch, 250MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
18,800.00 € 18800.0 EUR
AFG31022
Arbitrary Function Generator: 2-Ch, 25MHz Bandwidth, 250MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
4,430.00 € 4430.0 EUR

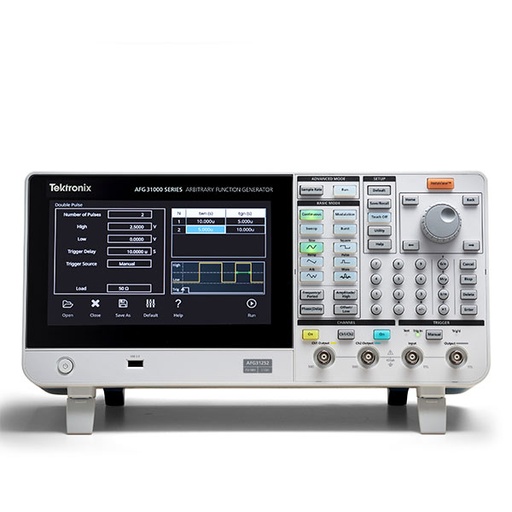

AFG31251
Arbitrary Function Generator: 1-ch, 250MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
12,300.00 € 12300.0 EUR
AFG31051
Arbitrary Function Generator: 1-Ch, 50MHz Bandwidth, 500MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
3,100.00 € 3100.0 EUR
AFG31021
Arbitrary Function Generator: 1-Ch, 25MHz Bandwidth, 250MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
2,840.00 € 2840.0 EUR
AFG31151
Arbitrary Function Generator: 1-ch, 150MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
6,690.00 € 6690.0 EUR
AFG31101
Arbitrary Function Generator: 1-ch, 100MHz Bandwidth, 1GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
5,600.00 € 5600.0 EUR
AFG31152
Arbitrary Function Generator: 2-Ch, 150MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
9,460.00 € 9460.0 EUR
AFG1062
Arbitrary /Function Generator: 2Channel, 60MHz Bandwidth, 300MSa/s sampling rate, 8k points arbitrary waveform memory, 14-bits vertical resolution, 3.9 Color LCD, 2U half rack, USB Host/Device
1,390.00 € 1390.0 EUR

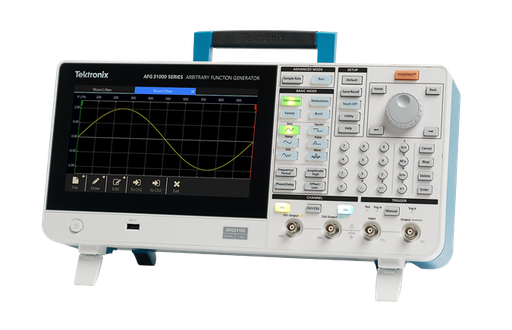

AFG31052
Arbitrary Function Generator: 2-Ch, 50MHz Bandwidth, 500MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
4,930.00 € 4930.0 EUR
