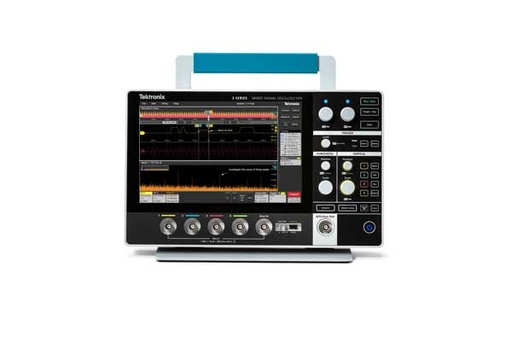

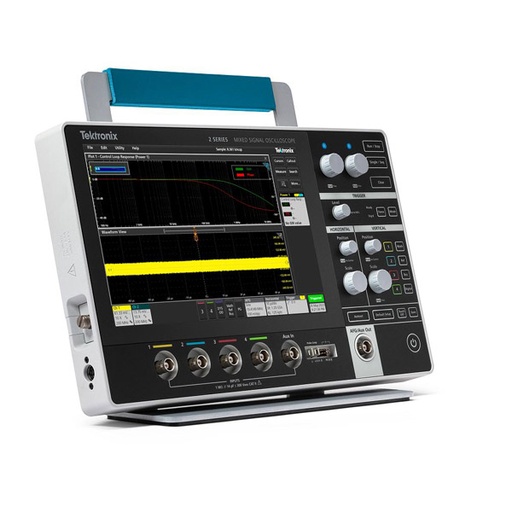

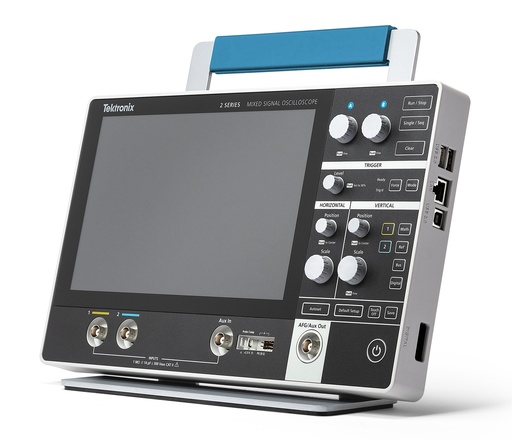

Tragbares Oszilloskop

der Serie 2

Das Mixed-Signal-Oszilloskop mit Touchscreen-Oberfläche und logischen Bedienelementen!

Schaffen Sie mehr Platz in Ihrem Labor mit unserem kompaktesten tragbaren Oszilloskop, ohne Kompromisse bei der Leistung einzugehen. Mit einer Tiefe von nur 3,8 cm und einem Gewicht von weniger als 2 kg ist das MSO der Serie 2 ein voll ausgestattetes Echtzeit-Touchscreen-Oszilloskop, das sich wie ein Tablet-PC bedienen lässt. Verwenden Sie es im Labor, im Klassenzimmer oder vor Ort, wo auch immer Sie Ihre Messungen durchführen.

Ob im Labor oder im Feld, das MSO der Serie 2 bietet perfekte Leistung.

Klein und tragbar. Mit seinen Abmessungen von 21 x 34,4 x 4 cm erreicht das Mixed-Signal-Oszilloskop der Serie 2 fast die ideale Größe für eine Handtasche und passt problemlos in eine Laptoptasche. Es bietet eine Bandbreite von bis zu 500 MHz und eine Abtastrate von 2,5 GS/s.

Einfach zu bedienende Schnittstelle mit umfassender Analyse für schnelle Einblicke. Das MSO der Serie 2 bietet die gleiche preisgekrönte Benutzeroberfläche wie die High-End-Oszilloskope von Tektronix und unterstützt die üblichen Touch-Interaktionen. Die frontseitigen und seitlichen Ein- und Ausgänge ermöglichen einen extrem einfachen Zugang.

Triggerung und Analyse des seriellen Protokolls. Optional bietet der MSO2 eine Reihe von Tools für die Arbeit mit den gängigsten seriellen Bussen im Embedded-Design, einschließlich I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN und SENT.

Analogkanäle: 2 oder 4 Kanäle
Analogkanal-Bandbreite: 70 MHz, 100 MHz, 200 MHz, 350 MHz und 500 MHz;
Bandbreite von 500 MHz garantiert von 4 mV/Skt. bis 10 V/div
Abtastrate: 1,25 GS/s alle Kanäle, 2,5 GS/s Halbkanäle überlappend
Aufzeichnungslänge: 10 M
Digitalkanäle: 16
AFG-Ausgänge: 1 (Multiplex mit AUX-Ausgang)

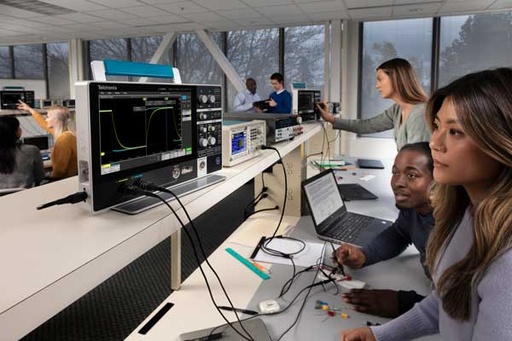

Tragbares Oszilloskop für die tägliche Fehlersuche und Prüfung

Für alle, die den Komfort eines tragbaren Handheld-Oszilloskops suchen, bietet das MSO der Serie 2 eine unübertroffene Leistung. Obwohl das MSO der Serie 2 klein genug ist, um in eine Laptop-Tasche zu passen, bietet es Bandbreiten bis zu 500 MHz bei einer maximalen Abtastrate von 2,5 GS/s und ist mit 2 oder 4 Analogkanälen erhältlich. Front- und Seitenein- und -ausgänge ermöglichen einen einfachen Zugang und Anschluss. Das optionale, abnehmbare Akkupack bietet Flexibilität für den Einsatz im Labor oder im Freien. Schaffen Sie mehr Platz in Ihrem Labor mit unserem kompaktesten, tragbaren Handheld-Oszilloskop, ohne Kompromisse bei der Leistung einzugehen. Mit einer Tiefe von nur 3,8 cm und einem Gewicht von weniger als 2 kg ist das MSO der Serie 2 ein voll ausgestattetes Echtzeit-Touchscreen-Oszilloskop, das sich wie ein Tablet-PC bedienen lässt. Verwenden Sie es im Labor, im Klassenzimmer oder vor Ort, wo auch immer Sie Ihre Messungen durchführen.

Komfortable Touchscreen-Oberfläche und logische Bedienbarkeit

Das MSO der Serie 2 bietet die gleiche preisgekrönte Touchscreen-Benutzeroberfläche und das vereinfachte Bedienfeld, das Sie von den fortschrittlichsten Oszilloskopen von Tektronix kennen.

Datenblätter

Handbücher

User Manual EN

Standardzubehör

TPP0200 200 MHz, 10-fach-Tastkopf (einer pro Kanal)
Geräteständer
Installations- und Sicherheitshandbuch (verfügbar in englischer, japanischer und vereinfachter chinesischer Sprache)
Integrierte Hilfefunktion
Externe Stromversorgung
Kalibrierungszertifikat zur Dokumentation der Rückverfolgbarkeit auf die Messstandards der nationalen Metrologieinstitute und ISO9001/ISO17025-Qualitätssystemregistrierung
Die Ein-Jahres-Garantie; umfasst alle Arbeitsleistungen und Teile für das Gerät. Die Ein-Jahres-Garantie umfasst alle Teile und Arbeitsleistungen für enthaltene Tastköpfe

Empfohlenes Zubehör

Standardzubehör

TPP0200 200 MHz, 10-fach-Tastkopf (einer pro Kanal)
Geräteständer
Installations- und Sicherheitshandbuch (verfügbar in englischer, japanischer und vereinfachter chinesischer Sprache)
Integrierte Hilfefunktion
Externe Stromversorgung
Kalibrierungszertifikat zur Dokumentation der Rückverfolgbarkeit auf die Messstandards der nationalen Metrologieinstitute und ISO9001/ISO17025-Qualitätssystemregistrierung
Die Ein-Jahres-Garantie; umfasst alle Arbeitsleistungen und Teile für das Gerät. Die Ein-Jahres-Garantie umfasst alle Teile und Arbeitsleistungen für enthaltene Tastköpfe

Empfohlenes Zubehör

Das Schweizer Messer der Oszilloskope

Die Fachpresse nennt das 2 Series MSO von Tektronix das Schweizer Messer der elektronischen Messtechnik. Und ein solches hat doch ein jeder bzw. eine jede von uns immer dabei. Oder doch noch nicht? Dann wird`s höchste Zeit!

Mit Akku im Gepäck

... lässt sich nicht nur die Welt des Labors erobern. Der Einsatz von Akkus - 2 Slots sind vorgesehen - ermöglicht auch einen äußerst flexiblen Außeneinsatz.

Serielles Protokolltriggern und serielle Protokollanalyse

Die Protokolldekodierungs- und Triggerfunktion ist von unschätzbarem Wert, um den Aktivitätsfluss durch ein System zu verfolgen, indem der Datenverkehr auf einem oder mehreren seriellen Bussen beobachtet wird.

Mit dem Triggern serieller Protokolle können Sie bestimmte Paketinhalte erfassen, einschließlich den Start des Pakets, bestimmte Adressen, spezifische Dateninhalte, eindeutige Identifikatoren und Fehler.
