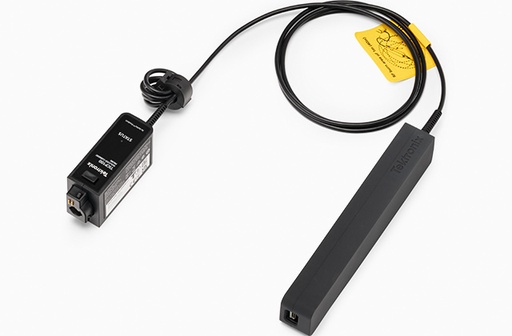

Isolierte Stromtastköpfe der Serie TICP IsoVu™ liefern eine außerordentliche Bandbreite, Rauschunterdrückung, Genauigkeit und Benutzerfreundlichkeit für Strommessungen.
Die vollständige galvanische Trennung vermeidet Brummschleifen und ermöglicht eine hohe Gleichtaktunterdrückung. In einer 1X-Konfiguration bietet der 50-Ω-Eingang der Tastköpfe der Serie TICP ein extrem geringes Rauschen von weniger als 4,7 nV/√Hz und macht sie damit optimal für genaue Messungen an Nebenschlusswiderständen. Die Tastköpfe bieten eine breite Palette an Dämpfungsspitzen, die den Differenzspannungsbereich erweitern. Abhängig vom verwendeten Nebenschlusswiderstand eignen sich die Tastköpfe für Strommessungen von Mikroampere (µA) bei mobilen Geräten mit niedriger Leistung bis hin zu Hunderten von Ampère bei industriellen und Mobilitätssystemen.
Die wichtigsten Leistungsdaten und Merkmale
Galvanische Trennung zwischen Tastkopfspitze und Oszilloskop
Verfügbar in drei Bandbreiten: 1 GHz, 500 MHz, and 250 MHz
Breite des Strommessbereichs ist durch den mit den Tastkopfspitzen 1X, 10X oder 100X verwendeten Nebenschlusswiderstand festgelegt
Rauschen <4,70 nV/√Hz (<21 μVRMS bei 20 MHz)
Bis zu 90 dB Gleichtaktunterdrückungsverhältnis (CMRR) bei 1 MHz
Maximale Gleichtaktspannung: 1,8 kV; zur Verwendung in einer Umgebung mit Belastungsgrad 1; mit Transientenpegel nicht über 5 kVSpitze
1,5 % Genauigkeit der Gleichspannungs-Verstärkung
Kompatibel mit den MSO Geräten der Serien 4, 5 und 6, einschließlich der aktuellen Modelle B
Die Schnittstelle TekVPI™ ermöglicht Steuern und Konfigurieren des Tastkopfs an der Frontblende oder über die Programmierschnittstelle des Oszilloskops
016-2147-xx IsoVu-Transportkoffer für Modelle mit 2-m-Kabeln; weiche Tragetasche (mit Schaumstoffeinlage) schützt TIVP und ermöglicht minimalen Glasfaser-Biegeradius
016-2149-xx IsoVu-Transportkoffer für Modelle mit 10-m-Kabeln; weiche Tragetasche (mit Schaumstoffeinlage) schützt TIVP und ermöglicht minimalen Glasfaser-Biegeradius
003-1947-xx SMA-Schraubenschlüssel/-dreher; 5/16" Schraubendreher für Verwendung mit SMA-Steckverbinder
131-9717-xx Tastkopfspitzen-Adapter; Anpassung einer MMCX IsoVu-Spitze an standardmäßige rechteckige 0,025" Pin-Anschlüsse mit 0,100" Abstand
352-1179-xx Zweibeinständer für Tastkopf; TIVP kann im Ständer rotiert werden, um rechteckige Pin-Leisten aufzunehmen
TIVPMX10X - MMCX-Tastkopfspitze wird empfohlen, um die beste Bandbreite und Gleichtaktunterdrückungsleistung (CMRR) zu erzielen
071-3733-xxKurzanleitung der TIVP-Serie
Empfohlenes Zubehör
TIVPMX50X50X Sensorspitzenkabel mit MMCX-Steckverbinder
TIVPSQ100X100X Sensorspitzenkabel mit rechteckigen Pin-Anschlüssen mit 0,100" Abstand
TIVPWS500X500X Sensorspitzenkabel mit rechteckigem Pin-Anschluss mit 0,200" Abstand
TIVPMX1X1X MMCX-Sensorspitzenkabel
131-9677-xx Rechteckiger Pin-Anschluss an MMCX-Adapter, Abstand 0,062"
352-1170-xx Dreibeinige Tastkopfspitzenhalterung
196-3546-xx Kabel, MMCX zu IC-Grabber
196-3547-xx Kabel, rechteckiger Pin-Anschluss zu IC-Grabber
020-3189-xx Kit, breiter rechteckiger Pin-Anschluss zu Bananenbuchse mit Krokodilklemmen und Halteklammern
196-3434-xx Y-Kabel für rechteckige Pin-Anschlussbuchse
206-0569–xx MicroCKT-Anschlussklemmen
020-3169-xx Ersatz-Pin-Anschlüsse für Messstellen mit 0,062" Abstand
003-1946-xx Löthilfsmittel für rechteckige Pin-Anschlüsse mit 0,062" Abstand
